График ТО экскаватора: как не пропустить нужный регламент

Когда я работал механиком на стройплощадках, видел одну и ту же картину: машина уходила на объект без нормального контроля, оператор менял масло "когда вспомнит", а фильтры - когда начинали чудить гидравлика или двигатель. Потом удивлялись, почему экскаватор со сроком службы 15 000 моточасов встаёт на капиталку уже через 8 000. График технического обслуживания - это не бюрократия и не формальность для инспектора. Это единственный способ сохранить ресурс машины таким, каким его заложил производитель. Хаотичное обслуживание "по ощущению" - когда что-то загудело или потекло - не экономит время, а крадёт его. Техника не предупреждает заранее: сначала идёт незаметный износ, потом резкий отказ в самый неудобный момент. Причём отказ почти всегда случается не в парке, а на объекте - в чистом поле или на дне котлована, где эвакуация и ремонт обходятся в два-три раза дороже, чем если бы всё случилось рядом с мастерской. Регламент по моточасам - это не советская инструкция в ящике стола. Это живой инструмент эксплуатации, который держит технику в предсказуемом состоянии. Когда на предприятии нет чёткого плана - кто, что и через сколько часов делает - даже новая машина теряет ресурс быстрее, чем рассчитывал производитель. Я видел экскаватор с пробегом 2 500 моточасов, у которого из-за пропущенных замен масла в редукторе поворотного механизма уже шёл металл. Владелец считал, что "всё делается вовремя". Оказалось - никакого графика не было, всё на памяти одного механика. Память - ненадёжный инструмент, когда в парке три машины и у каждой свой режим нагрузки: одна работает по восемь часов пять дней в неделю, другая простаивает неделями, а потом выходит на суточную смену. Дальше расскажу, как устроена система планового обслуживания, что именно и через сколько часов нужно делать, и как вести учёт, чтобы не оказаться в похожей ситуации.

Зачем экскаватору нужен чёткий график технического обслуживания

Аргумент в пользу системного подхода к ТО обычно начинают с расплывчатого "это продлевает срок службы". Попробую конкретнее. Гидронасос на экскаваторе среднего класса стоит от 150 000 до 400 000 рублей в зависимости от модели. Его ресурс - 8 000-12 000 моточасов при соблюдении регламента замены гидравлической жидкости и фильтров. Если пропускать замены или затягивать их на 200-300 часов сверх интервала - насос деградирует быстрее, и замена может потребоваться уже через 4 000-5 000 часов. Это не теория: именно так теряются деньги на парке техники. По данным ряда дилеров спецтехники, соблюдение регламента ТО сокращает вероятность аварийного простоя в 2-3 раза и продлевает ресурс основных агрегатов на 30-50%.

Второй аргумент - гарантия производителя. Большинство производителей прямо указывают в условиях: гарантийный ремонт не выполняется, если не подтверждено прохождение планового ТО через авторизованный сервис или с ведением сервисной книжки. Пропустил регламент - потерял право на гарантийное устранение неисправности. Это не мелочь, когда речь идёт о замене гидрораспределителя или ремонте двигателя.

Из личной практики: обслуживал парк из восьми машин одного подрядчика. На трёх из них не велось никакого учёта - механик работал по принципу "если едет, значит норм". За один сезон - два аварийных простоя с заменой ходовых моторов, один отказ поворотного редуктора. Суммарные потери по простоям и запчастям - больше 900 000 рублей. На остальных пяти, где был журнал и чёткий контроль по моточасам, за тот же период - только плановые замены расходников.

• Плановое ТО предсказуемо по стоимости - расходники закупаются заранее, работа планируется в нерабочее время
• Аварийный ремонт всегда дороже: срочная доставка запчастей, простой машины, потери по контракту
• Контроль технического состояния позволяет выявить износ до отказа - а не после него
• Документация по ТО - доказательство при страховом случае и при продаже машины

График ТО - это не про дисциплину ради дисциплины. Это про управление затратами и рисками. Техника, которую обслуживают по регламенту, ломается реже, стоит дороже при перепродаже и работает предсказуемо. Одному владельцу машины это важно так же, как управляющему парком из двадцати единиц.

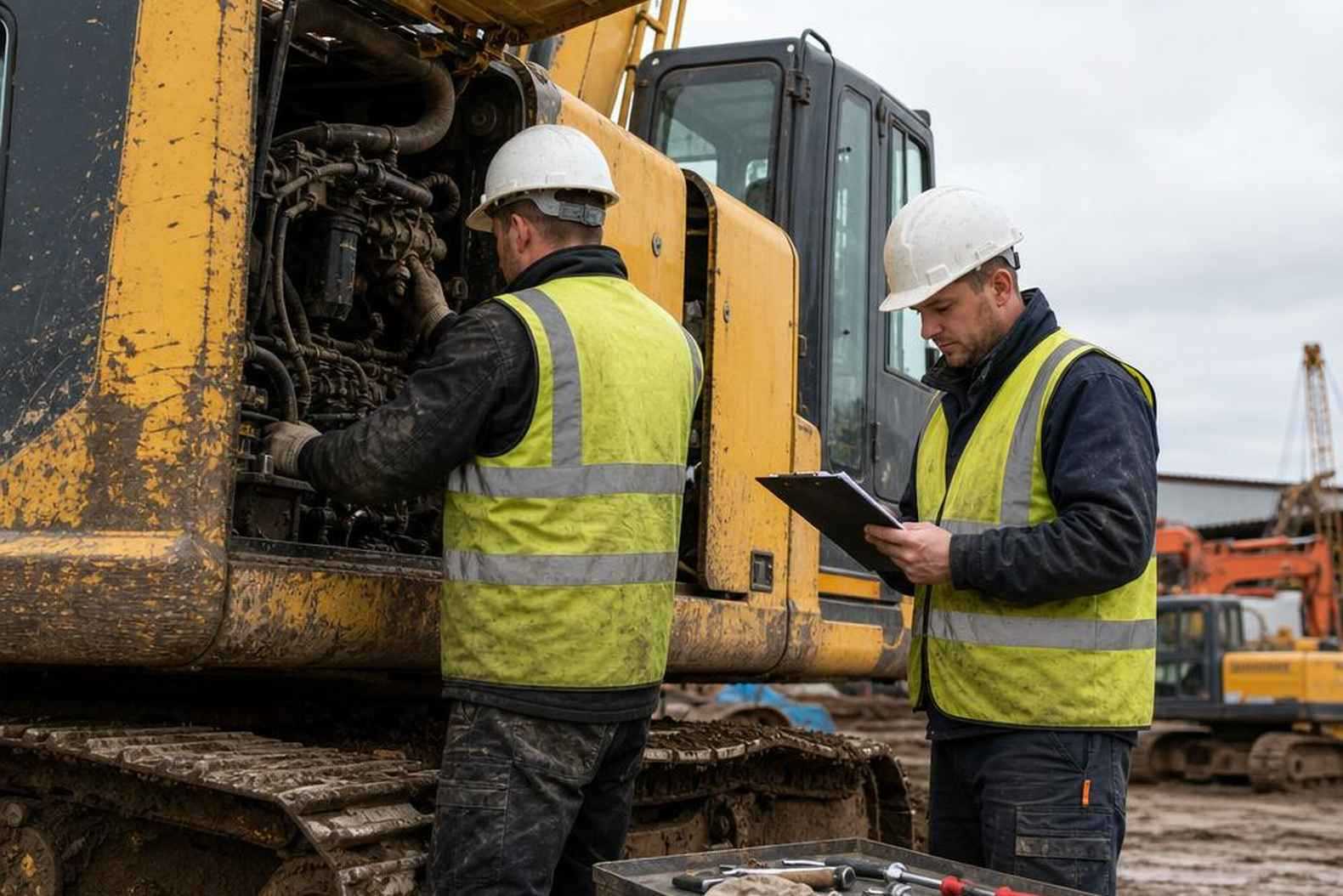

Виды технического обслуживания экскаватора: от ежедневного до капитального

Система технического обслуживания строительной спецтехники строится по принципу нарастающего объёма работ: чем больше накоплено моточасов, тем глубже проводится осмотр и тем шире перечень замен. Основные виды - от ежесменного до капитального ремонта - выглядят так.

Ежесменное обслуживание (ЕО) выполняется оператором каждый рабочий день, до начала смены и после её окончания. Это не ТО в полном смысле, а контрольный осмотр: уровни масла и охлаждающей жидкости, состояние гидравлических шлангов, натяжение гусениц, отсутствие утечек, работа световой и звуковой сигнализации. Занимает 15-20 минут, но именно здесь обнаруживается 70% проблем до того, как они станут поломками.

Периодические плановые ТО выполняются по достижении определённого количества моточасов. У разных производителей интервалы могут немного отличаться, но общая структура выглядит так:

Внеплановое ТО проводится вне зависимости от наработки - после аварийного отказа, при обнаружении утечек, нехарактерных шумов или вибраций, а также после работы в экстремальных условиях (карьерная пыль, сильные морозы, грязевые работы с перегревом). Игнорировать сигналы и ждать "планового срока" в таких случаях - прямой путь к дорогому ремонту.

Важно понимать: каждый следующий вид ТО включает в себя весь объём предыдущего. То есть при ТО-2 на 1000 моточасов делается всё, что входит в ТО-1, плюс дополнительный перечень работ. Этот принцип нарастающего регламента одинаков у большинства производителей - Hitachi, Komatsu, Hyundai, Caterpillar, John Deere.

Ежедневное обслуживание экскаватора: что проверяет оператор перед сменой

Из всех видов ТО именно ежедневный осмотр спасает технику чаще всего. Не плановое ТО-2 каждые 500 моточасов, не капитальный ремонт - а то, что машинист делает каждое утро перед запуском. Я видел, как опытный оператор за 15 минут обхода замечал трещину в шланге высокого давления. Пять минут на замену шланга на месте - против двух недель простоя, если бы он лопнул в работе и залил маслом гидрораспределитель.

Ежесменное ТО делится на два этапа: осмотр до запуска двигателя и контроль после окончания смены.

До запуска двигателя оператор обязан проверить:

• Уровень моторного масла - щупом, при холодном двигателе. Если масло на минимуме или ниже - не заводить до выяснения причины. Расход масла больше 0,5% от объёма заправки за смену уже повод насторожиться.
• Уровень охлаждающей жидкости в расширительном бачке. Смотреть не только на отметку, но и на цвет: помутнение или ржавчина - признак пробоя прокладки или начала коррозии.
• Уровень гидравлического масла - по смотровому стеклу или щупу на гидробаке. Гидравлика в экскаваторе держит объём 85-130 литров в зависимости от класса машины. Падение уровня даже на 5-7 литров уже требует поиска утечки.
• Уровень топлива. Казалось бы, очевидно - но именно пустой бак на морозе убивает топливный насос: он использует солярку как смазку и охлаждение.
• Осмотр на утечки под машиной. Обойти вокруг и посмотреть на грунт. Масляное пятно под гидроцилиндром стрелы - это не «покапало и высохло», это повреждённая манжета, которая сдаст под нагрузкой.
• Состояние рабочего оборудования: ковш, рукоять, стрела. Трещины в сварных швах ковша, износ режущей кромки и зубьев, люфт в пальцах - всё это фиксируется визуально и на ощупь.
• Гусеницы или шины. На гусеничных машинах - натяжение и посторонние предметы, заклинившие между звеньями. На колёсных - давление в шинах и состояние бортов.
• Кабина: зеркала, стеклоочистители, работоспособность ремня безопасности, исправность сигнализации заднего хода.

После запуска - дать двигателю прогреться на холостых 5-10 минут, контролируя давление масла и температуру. Затем - несколько рабочих движений стрелой и рукоятью для прогрева гидравлики. Только после этого - полная нагрузка.

После окончания смены оператор заправляет машину под горловину (чтобы убрать воздушный зазор, в котором конденсируется влага), очищает ходовую часть от налипшего грунта и фиксирует в журнале всё замеченное за смену - расход топлива, посторонние звуки, изменение в работе гидравлики. Этот журнал - главный документ для механика при планировании следующего ТО.

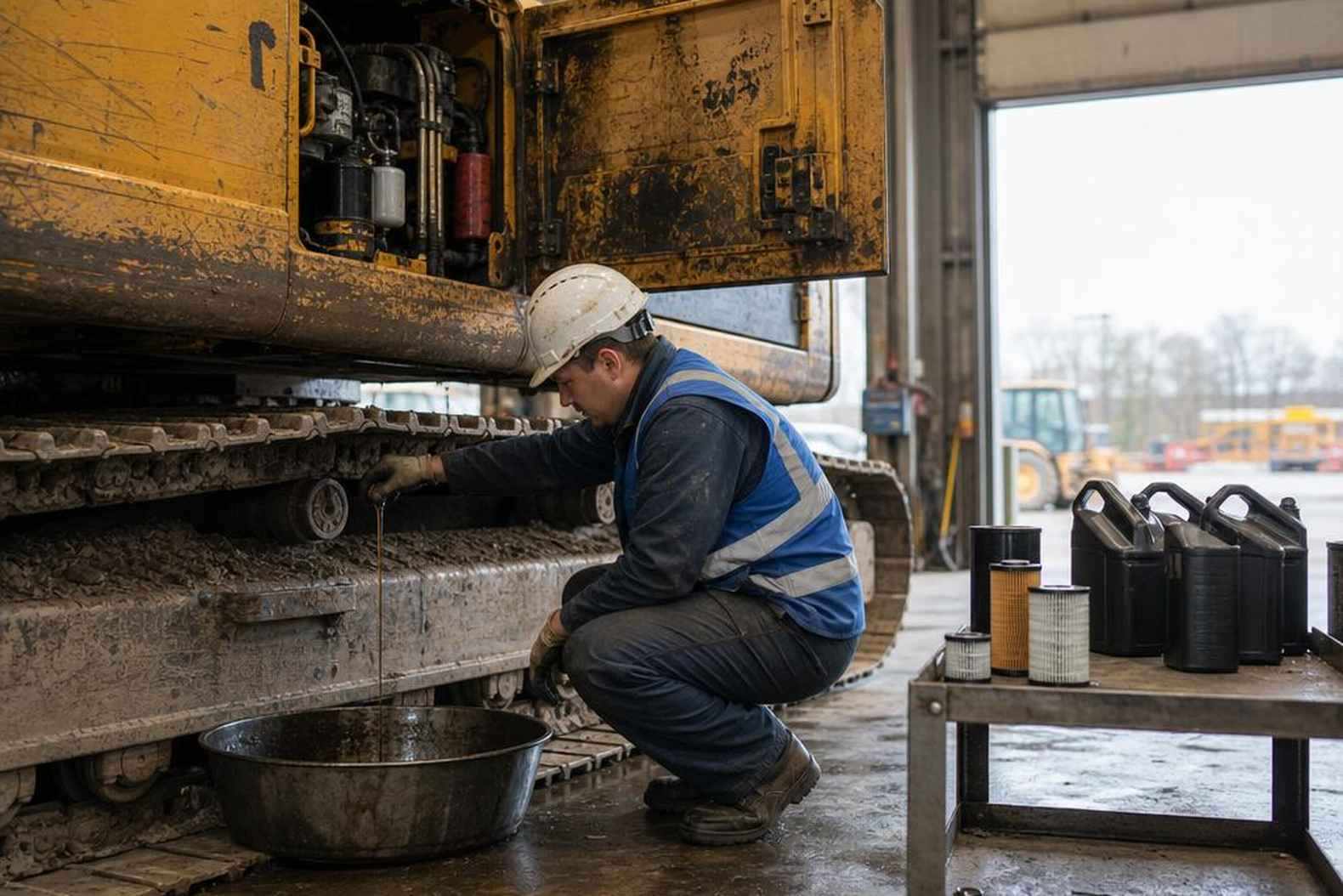

Периодический регламент ТО: что и через сколько моточасов менять

Периодическое ТО - это не просто «залить масло и поменять фильтр». Это система интервалов, в которой каждый следующий этап включает предыдущий. ТО на 500 моточасах включает все работы ТО-250, плюс дополнительные позиции. Поэтому регламентная карта - обязательный инструмент для любого парка, даже если в нём одна машина.

Интервал в 50 моточасов - минимальный плановый рубеж. Здесь проверяется состояние всех фильтров (без замены, только осмотр), смазываются точки согласно карте смазки машины, проверяется натяжение гусениц и состояние соединений рабочего оборудования. Для нового экскаватора первое ТО - часто именно 50 моточасов: идёт обкатка, масло собирает металлическую стружку от притирки деталей, его нужно слить раньше обычного срока.

На 250 моточасах меняется моторное масло и масляный фильтр. Это базовый ритм для большинства строительных экскаваторов при работе в тяжёлых условиях - запылённость, перепады температур, тяжёлый грунт. При работе в более щадящих условиях производитель может допускать интервал 500 моточасов, но я всегда придерживаюсь более короткого: масло дешевле мотора.

На 500 моточасах добавляется замена топливного фильтра и проверка воздушного. Воздушный фильтр на 500 часах чаще всего не меняют, а очищают - если условия работы не пыльные. На карьерах и в условиях активного пылеобразования воздушный меняется раньше, ориентируясь на индикатор засорённости.

Рубеж 1000 моточасов - замена гидравлического масла и гидравлического фильтра. Объём гидробака типового экскаватора 20-30 тонн - около 110-130 литров. Замена обходится дорого, поэтому некоторые экономят и тянут до 1500-2000 часов. Это ошибка: окисленное масло разрушает уплотнения и насосы значительно быстрее, чем стоит своевременная замена.

На 2000 моточасах меняется антифриз, ремни привода вспомогательных агрегатов, проверяется состояние форсунок и регулировка клапанов двигателя. Это уже работа для сервисного механика, не оператора.

Отдельно - про смазку. В экскаваторе от 15 до 30 точек смазки в зависимости от модели: пальцы ковша, рукояти, стрелы, поворотный венец, подшипники. Пропуск смазки на 250 часов - и палец начинает «съедать» втулку. Замена пальца и втулки в рабочем оборудовании стоит в разы дороже, чем шприц смазки раз в две недели.

Техническое обслуживание основных систем экскаватора

Три системы определяют 90% стоимости ремонта экскаватора при несвоевременном обслуживании: гидравлика, двигатель с топливной системой и ходовая часть.

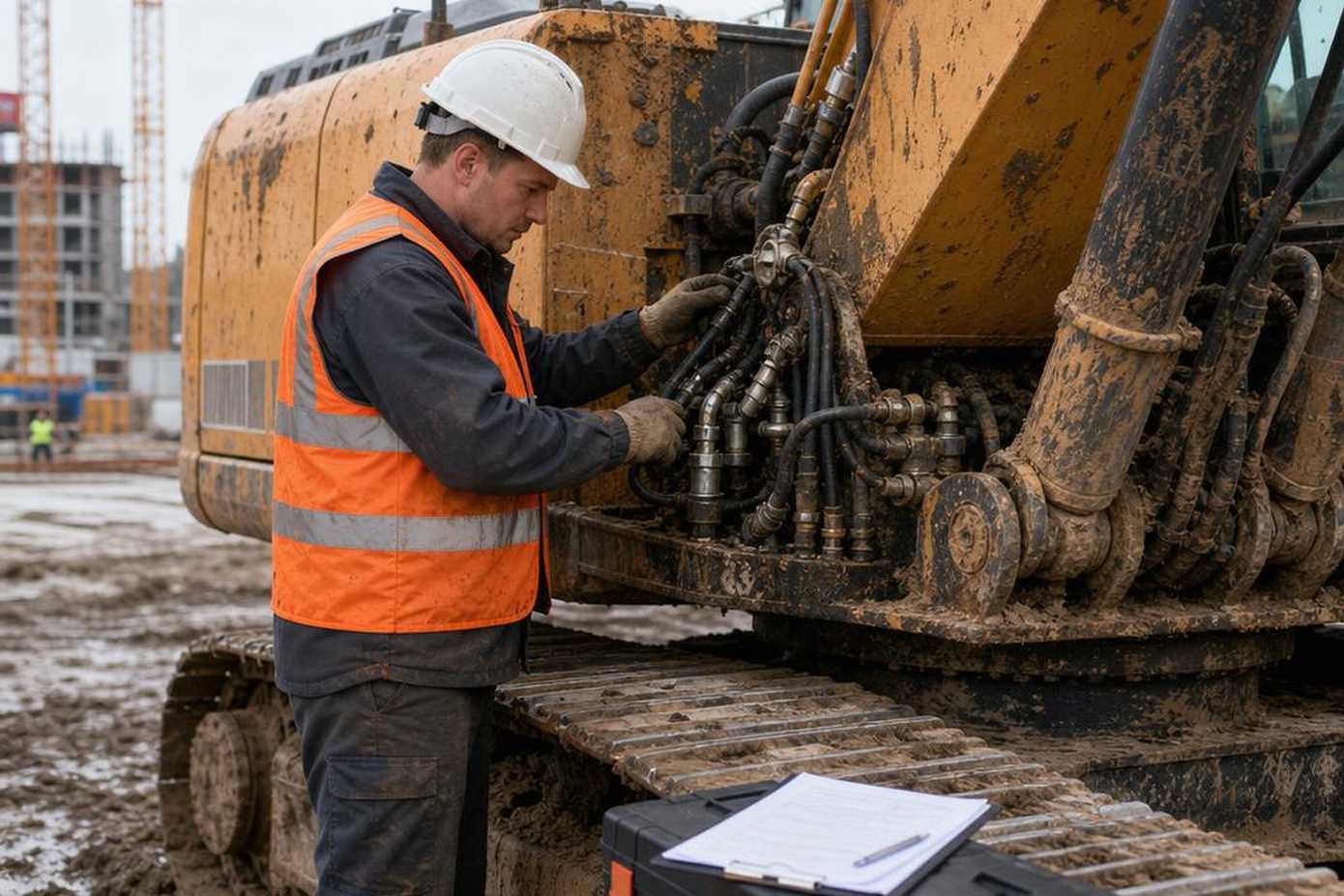

Гидравлическая система - самая дорогостоящая при поломке. Замена аксиально-поршневого насоса на экскаватор среднего класса обходится от 150 до 400 тысяч рублей только за запчасть. При этом большинство отказов гидронасосов - следствие загрязнённого или перегретого масла, а не заводского брака.

Рабочая температура гидравлического масла - 50-80 градусов. Выше 90 - критично: масло окисляется, уплотнения деградируют, металлические пары изнашиваются ускоренно. Контролировать перегрев нужно не только по панели приборов, но и косвенно - по времени подъёма стрелы. Если стрела поднимает ковш с грунтом на 3-4 секунды дольше, чем обычно, - либо давление в системе упало, либо насос теряет производительность. Это повод для диагностики, не ожидания.

При каждой замене гидромасла нужно проверять магнит на сливной пробке гидробака. Металлическая стружка на магните - норма в небольших количествах. Крупные частицы или их резкий рост - сигнал об усиленном износе насоса или гидромотора. Анализ отработанного масла (в лаборатории или экспресс-тестером) даёт точный ответ, какой именно узел изнашивается.

Один из операторов, с которым я работал на крупном объекте, определял состояние гидравлики на слух - по тону работы насоса. Появился характерный вой на холодную, исчезающий после прогрева - это кавитация, насос хватает воздух. Либо засорён всасывающий фильтр, либо упал уровень масла. Он никогда не ждал следующего ТО с этим симптомом - шёл к механику сразу. За три года на его машине не было ни одного отказа гидронасоса.

Двигатель и топливная система. Главные параметры контроля в ежедневной работе - давление масла и температура охлаждающей жидкости. Давление масла ниже нормы на прогретом двигателе - немедленная остановка, иначе задиры вкладышей. Температура выше 105 градусов - перегрев: проверяем уровень антифриза, состояние радиатора, работу термостата и вентилятора.

Топливная система требует внимания к качеству самого топлива. Вода в солярке - главный враг форсунок Common Rail. Сепаратор-отстойник нужно сливать регулярно, особенно при работе с топливом сомнительного происхождения. Засорённый топливный фильтр снижает производительность двигателя и увеличивает нагрузку на топливный насос высокого давления - деталь, которая в случае замены обходится от 80 тысяч рублей.

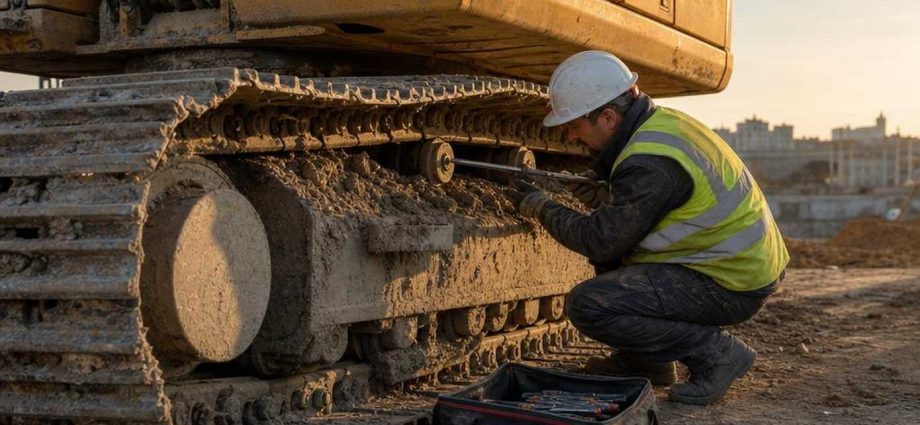

Ходовая часть. Для гусеничных экскаваторов критичны три параметра: натяжение гусеницы, износ звёздочек и состояние пальцев со втулками. Гусеница с правильным натяжением имеет провис в средней части 20-30 мм - проверяется щупом или линейкой. Слабая гусеница слетает на поворотах и рвёт пальцы. Перетянутая - ускоряет износ втулок и нагружает ходовые моторы.

Звёздочки и ролики осматриваются на каждом ТО. Износ зубьев звёздочки более 20% от профиля - плановая замена при ближайшем крупном ТО. Замена гусеничного комплекта в сборе на машину 20 тонн - расходы от 600 тысяч рублей. Своевременная замена только изношенных пальцев и втулок при нормальных звёздочках и катках обходится в 3-4 раза дешевле.

Для колёсных экскаваторов и погрузчиков к этому добавляется тормозная система: состояние тормозных колодок и дисков, уровень тормозной жидкости, проверка стояночного тормоза. Тормоза на колёсной машине - это не только безопасность оператора, но и требование при работе на уклоне или рядом с котлованом. Проверять при каждом ТО, не ждать жалоб оператора на «тугую педаль».

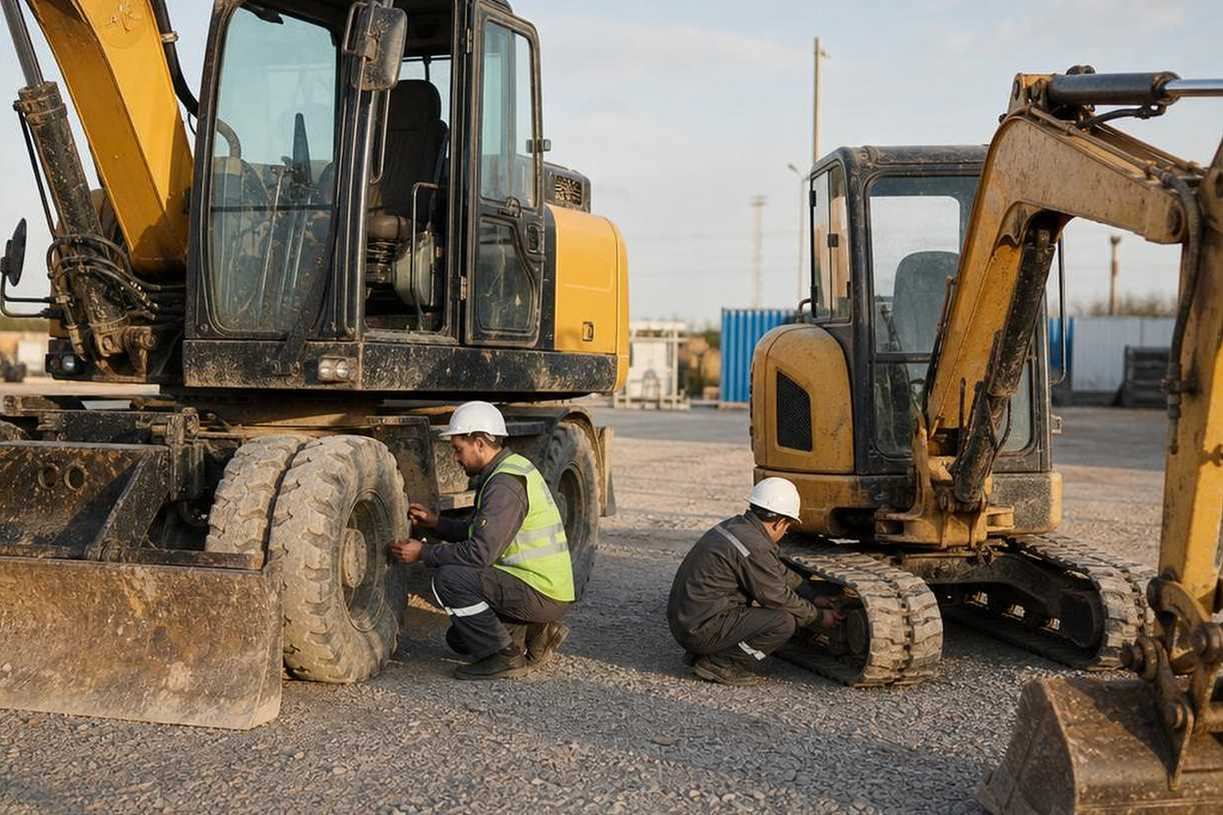

Особенности ТО для разных типов техники: гусеничные, колёсные, мини и погрузчики

Предыдущий раздел разбирал системы, которые одинаково важны для любого экскаватора. Теперь о том, что меняется в регламенте в зависимости от типа машины - это разные акценты, а не одни и те же пункты.

Гусеничные экскаваторы требуют отдельного контроля ходовой части на каждом плановом ТО. Натяжение гусеничной цепи проверяю каждые 250 моточасов: провис должен быть в пределах, указанных производителем (обычно 10-15 мм для большинства Komatsu и Hitachi). Пальцы и втулки гусеничного звена при работе в абразивных грунтах - песке, щебне, скальных породах - изнашиваются в 1,5-2 раза быстрее, чем на обычном суглинке. Смазку пальцев пропускать нельзя: это не просто регламент, это прямое влияние на ресурс цепи. Опорные и поддерживающие катки осматривай на предмет течи сальников при каждом осмотре. Один подтекающий каток в начале сезона к концу выйдет из строя целиком.

Колёсные экскаваторы и экскаваторы-погрузчики имеют собственный блок проверок, которого нет у гусеничных. Давление в шинах контролируй ежесменно - отклонение в 0,3-0,5 бар от нормы заметно влияет на поведение машины при рулении с ковшом. Рулевое управление и тормозная система требуют проверки каждые 500 моточасов или при первых признаках люфта. У экскаватора-погрузчика - машины с двойной функциональностью - проверяй навесное оборудование с обеих сторон: и ковш экскаватора, и фронтальный ковш погрузчика. Пальцы, втулки, гидроцилиндры и шланги на каждом узле. Пропустить одну сторону - типичная ошибка, когда оператор привык работать только в экскаваторном режиме.

Мини-экскаваторы кажутся менее требовательными из-за размера, но это заблуждение. Компактная компоновка означает, что загрязнение фильтров наступает быстрее - объём масла и гидрожидкости меньше, а нагрузка на единицу объёма выше при работе в тяжёлых условиях. На каменистом или абразивном грунте интервал замены гидравлического фильтра сокращай на 30% от стандартного. Воздушный фильтр при работе в пыли - проверка каждую смену, без исключений. Маленький радиатор перегревается быстрее: контролируй температуру охлаждающей жидкости особенно внимательно в жаркий период.

Сезонное техническое обслуживание: подготовка к зиме и лету

Сезонный переход - не просто смена масла. Это полный комплекс работ, который определяет, насколько уверенно машина проработает следующие шесть месяцев. Я всегда закладываю на сезонное ТО отдельный день, а не совмещаю с плановым в последнюю очередь.

Подготовка к зиме:

• Масло в двигателе и гидросистеме замени на зимние сорта с подходящим индексом вязкости. Летнее масло при минус 20 не обеспечит нормальный запуск и циркуляцию в первые минуты работы.
• Антифриз проверяй не только по уровню, но и по температуре замерзания - ареометром или рефрактометром. Состав, который держит до минус 20, в январе при минус 30 превратится в проблему.
• Аккумулятор диагностируй под нагрузкой: батарея с ёмкостью 70% от номинала летом запускает двигатель без вопросов, зимой при холодном пуске откажет. Лучше заменить заранее, чем тратить время на прикуривание на объекте.
• Система подогрева топлива и топливный фильтр с водоотделителем - обязательная проверка. Парафинизация дизеля при низких температурах - одна из самых частых причин зимних простоев.
• Утепление капота, при необходимости - установка предпускового подогревателя (особенно актуально для техники в регионах с температурами ниже минус 25).

Подготовка к лету:

• Очисти радиатор двигателя и гидравлический теплообменник - за зиму набивается пыль, пух, остатки растительности. Перегрев летом начинается именно здесь.
• Уровень гидравлической жидкости контролируй чаще обычного: тепловое расширение при высоких температурах смещает показания щупа. Проверяй на холодной машине, в одинаковых условиях.
• Замени масло на летние сорта, если использовал узкодиапазонные зимние.
• Проверь систему охлаждения: термостат, помпу, состояние патрубков. Изношенный термостат летом приведёт к систематическому перегреву двигателя.

Важный практический момент: в экстремальных условиях - сильный мороз зимой, жара выше 35 градусов летом, работа в особо пыльной среде - сокращай стандартные интервалы ТО на 20-30%. Производитель закладывает нормальные условия эксплуатации, а не аномальные. Это не перестраховка, это арифметика ресурса.

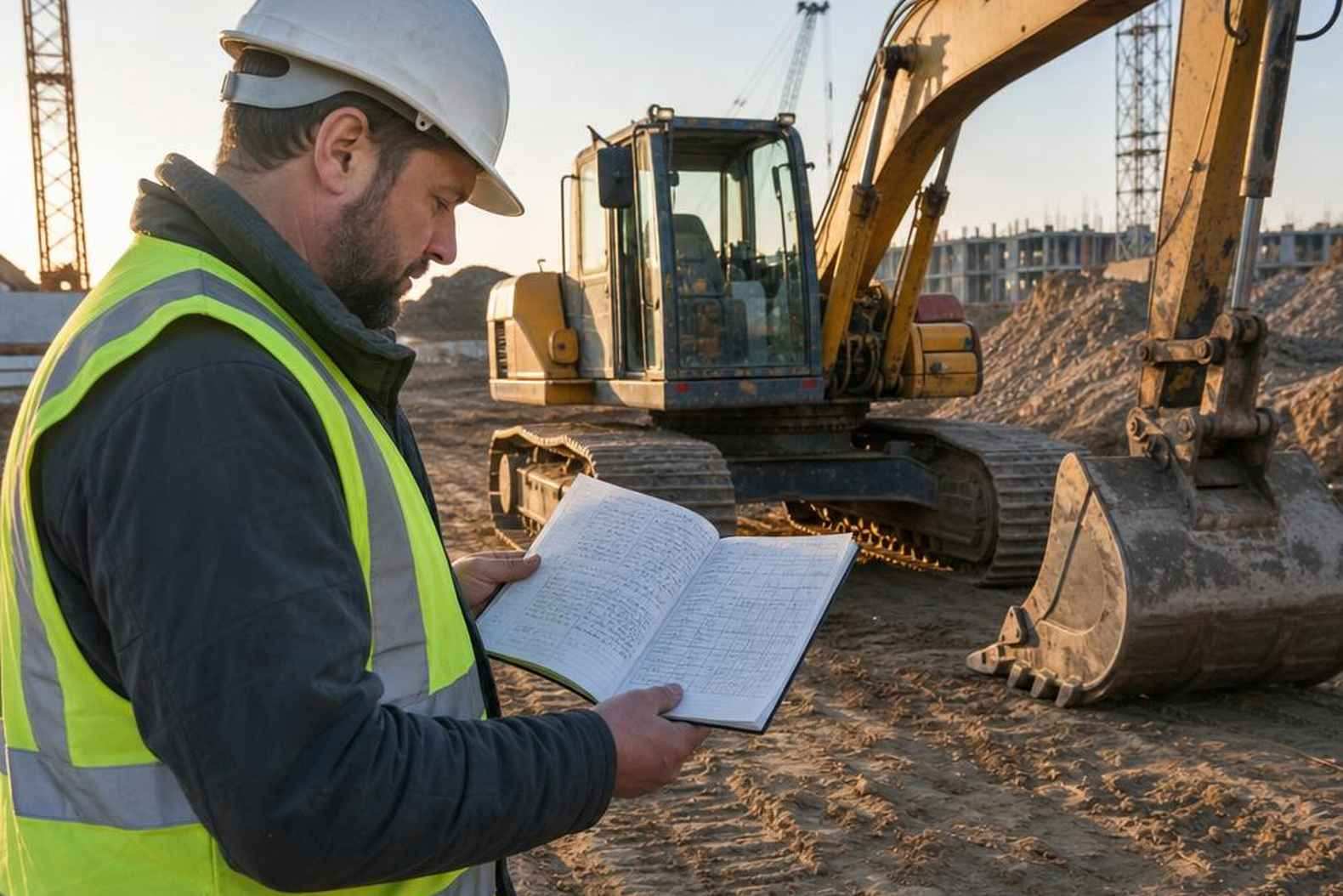

Как организовать и вести график ТО на предприятии

Регламент на бумаге и регламент в жизни - разные вещи. Я видел парки, где журнал ТО существовал формально: механик ставил подпись, потому что так принято, а не потому что работа сделана. Чем заканчивалось - уже понятно из кейса с восемью машинами выше. Вот как выстроить систему, которая работает реально.

Учёт моточасов. Показания счётчика снимай при каждой смене и фиксируй в журнале. Не раз в неделю, не когда удобно - каждую смену. Именно из этих цифр складывается наработка, по которой считаются интервалы ТО. Если счётчик неисправен, замени немедленно: работать "на глаз" по дате, а не по моточасам, приведёт к тому, что одна машина получит ТО вовремя, а другая - нет, в зависимости от интенсивности загрузки.

Журнал ТО. Каждая запись должна содержать: дату, текущую наработку в моточасах, перечень выполненных работ, наименование и количество использованных материалов (масло, фильтры, смазка), ФИО исполнителя и подпись. Без этих данных журнал - просто бумага. При продаже техники или гарантийном споре с дилером именно журнал ТО становится доказательной базой.

Оригинальные запчасти vs. аналоги. Экономия на фильтрах и уплотнениях - ложная. Неоригинальный масляный фильтр за 400 рублей против оригинального за 1200 рублей кажется выгодным. Но если фильтр не обеспечивает заявленную тонкость очистки, двигатель наращивает износ каждые 250 моточасов. Ресурс мотора сокращается на годы, а ремонт стоит сотни тысяч. Аналоги допустимы, но только от проверенных поставщиков с сертификатами соответствия - не с рынка.

Экстренный комплект расходников на складе - обязательный инструмент сокращения простоев. В него входят: комплект фильтров (масляный, воздушный, топливный, гидравлический), ремень генератора, уплотнения гидроцилиндров под наиболее частые поломки, несколько литров гидравлической жидкости и моторного масла нужных марок. Когда машина встала на объекте, время простоя считается в деньгах. Если расходник есть на складе - ремонт занимает часы. Если нет - ждёшь доставку, иногда несколько дней.

Типичные ошибки, которые вижу снова и снова:

• Пропуск регламента из-за высокой загрузки - "сделаем после объекта". После объекта машина встаёт на незапланированный ремонт.
• Смешивание гидравлических жидкостей разных марок или типов. Несовместимые присадки вызывают образование осадка и ускоренный износ насоса.
• Использование контрафактных запчастей с поддельной маркировкой. Внешне неотличимы, по ресурсу - в 2-3 раза хуже оригинала.
• Отсутствие документирования: без журнала невозможно отследить, когда реально менялось масло и кто это делал.

Систематическое ТО - это не расходы, это инвестиция в предсказуемость работы парка. Машина, которую обслуживают по регламенту, ломается редко и в предсказуемые моменты. Машина без регламента ломается всегда не вовремя. Начни с малого: заведи журнал, зафиксируй текущую наработку по каждой единице, составь таблицу следующих плановых ТО. Это можно сделать сегодня, без программ и специалистов. Дальше система будет работать сама - если её поддерживать.

Материал носит информационный и справочный характер. Интервалы технического обслуживания приведены в качестве ориентира для типовых условий эксплуатации. При обслуживании конкретной единицы техники руководствуйтесь сервисной документацией и руководством по эксплуатации производителя.

Список литературы

1. Росстрой России - МДС 12-8.2007 «Рекомендации по организации технического обслуживания и ремонта строительных машин» // Федеральное агентство по строительству и жилищно-коммунальному хозяйству, 2007
2. Межгосударственный стандарт - ГОСТ 25646-95 «Эксплуатация строительных машин. Общие требования» // ИПК Издательство стандартов, введён в действие 1 июля 1997
3. Межгосударственный стандарт - ГОСТ 27928-88 «Машины землеройные. Эксплуатация и обслуживание. Обучение механиков» // Издательство стандартов (Госстандарт СССР), введён в действие 1 января 1990
4. Портал «Строй-Техника.ру» - «Ежесменное и периодическое техническое обслуживание экскаватора» // stroy-technics.ru, профильный информационный портал по эксплуатации строительной и дорожной техники
