Если вы выбираете экскаватор под конкретный объект и не понимаете, какой ковш закроет задачу - эта статья для вас. Объём ковша растёт вместе с массой машины не произвольно, а по жёсткой зависимости класса тяги - паспортная цифра в этой зависимости определяет реальную производительность, а не рекламный буклет дилера.
На площадке часто берут экскаватор "с запасом", переплачивая за ковш, который машина физически не способна правильно загрузить при текущей массе и усилии копания. За годы на стройплощадках я видел десятки случаев, когда владелец техники менял штатный ковш на больший и получал просадку производительности вместо роста - эта ошибка при подборе навесного оборудования повторяется у разных подрядчиков под разные объекты.
Объём ковша одноковшового экскаватора у строительных машин лежит в диапазоне от 0,02 до 3,2 м³, а у карьерных моделей встречаются ковши и крупнее.
Коротко
- Экскаватор на 20-40 т везёт ковш 1,0-2,5 м³: если нужен ковш крупнее, придётся переходить в карьерный класс свыше 40 т, а не навешивать его на прежнюю машину.
- Чем тяжелее экскаватор по эксплуатационной массе, тем крупнее номинальный ковш - лёгкую машину нельзя нагрузить тяжёлым навесным оборудованием.
- Геометрическая вместимость ковша всегда больше номинальной: разницу съедает коэффициент наполнения грунтом с горкой или без неё.
- На скале и плотной глине коэффициент наполнения падает, поэтому берут ковш с запасом объёма или усиленный скальный вариант с зубьями под абразив.
- Итоговый выбор объёма ковша завязан не только на массу машины, но и на глубину копания, тип грунта и габариты трала при транспортировке.
Что такое объём ковша и зачем его знать
Объём ковша - не абстрактная цифра из каталога, а параметр, который определяет, сколько грунта экскаватор поднимает за один цикл и сколько циклов нужно для выемки котлована заданного размера. От этой цифры считают скорость земляных работ, расход топлива на кубометр грунта и совместимость машины с конкретным навесным оборудованием.

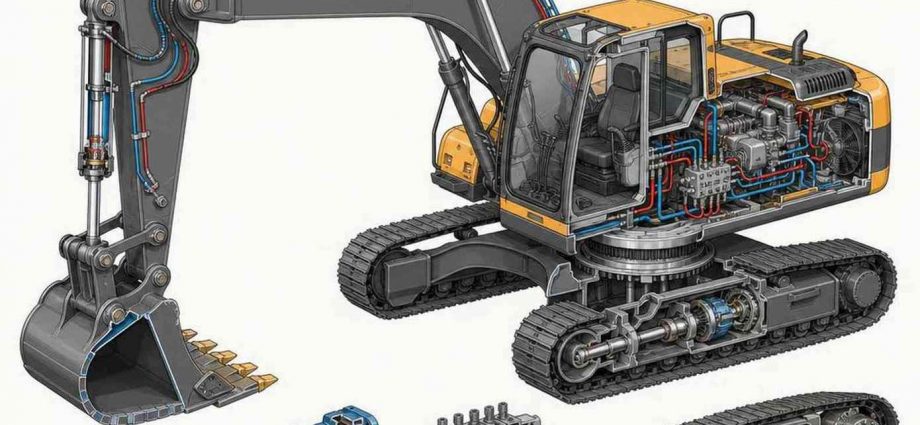

Здесь важно различать два понятия, и эти два значения имеют разный смысл для расчёта. Геометрическая вместимость ковша - это объём, который ковш занимает "по верх борта" без учёта грунта с горкой, то есть чистая геометрия самой ёмкости. Номинальная (паспортная) вместимость - официальный объём по ГОСТ 30067-93 «Экскаваторы одноковшовые универсальные полноповоротные. Общие технические условия» или ISO, который производитель указывает с учётом типового коэффициента наполнения для среднего грунта.
Геометрическая вместимость ковша отличается от номинальной вместимости на величину коэффициента наполнения - отношения фактического объёма зачерпнутого грунта к геометрической вместимости ковша. На рыхлом суглинке коэффициент приближается к единице и выше за счёт грунта с горкой, а на скале и плотной глине падает до 0,6-0,8, потому что материал ссыпается с краёв и не держит форму горки.
На одном из объектов в Подмосковье заказчик жаловался, что экскаватор "недодаёт" кубатуру - на деле геометрический ковш был заявлен верно, а в паспорте стояла номинальная цифра с заниженным коэффициентом наполнения под глину, и машина работала по спецификации, а не хуже неё.
Знание этой разницы важно именно потому, что в рекламных материалах дилеров часто указывают геометрическую вместимость как более крупную и выигрышную цифру. Чем отличается геометрическая вместимость от номинальной: геометрическая - это объём "от борта до борта" без грунта, номинальная - паспортный показатель с поправкой на реальное наполнение, и именно вторую цифру нужно сверять при расчёте производительности на объекте.

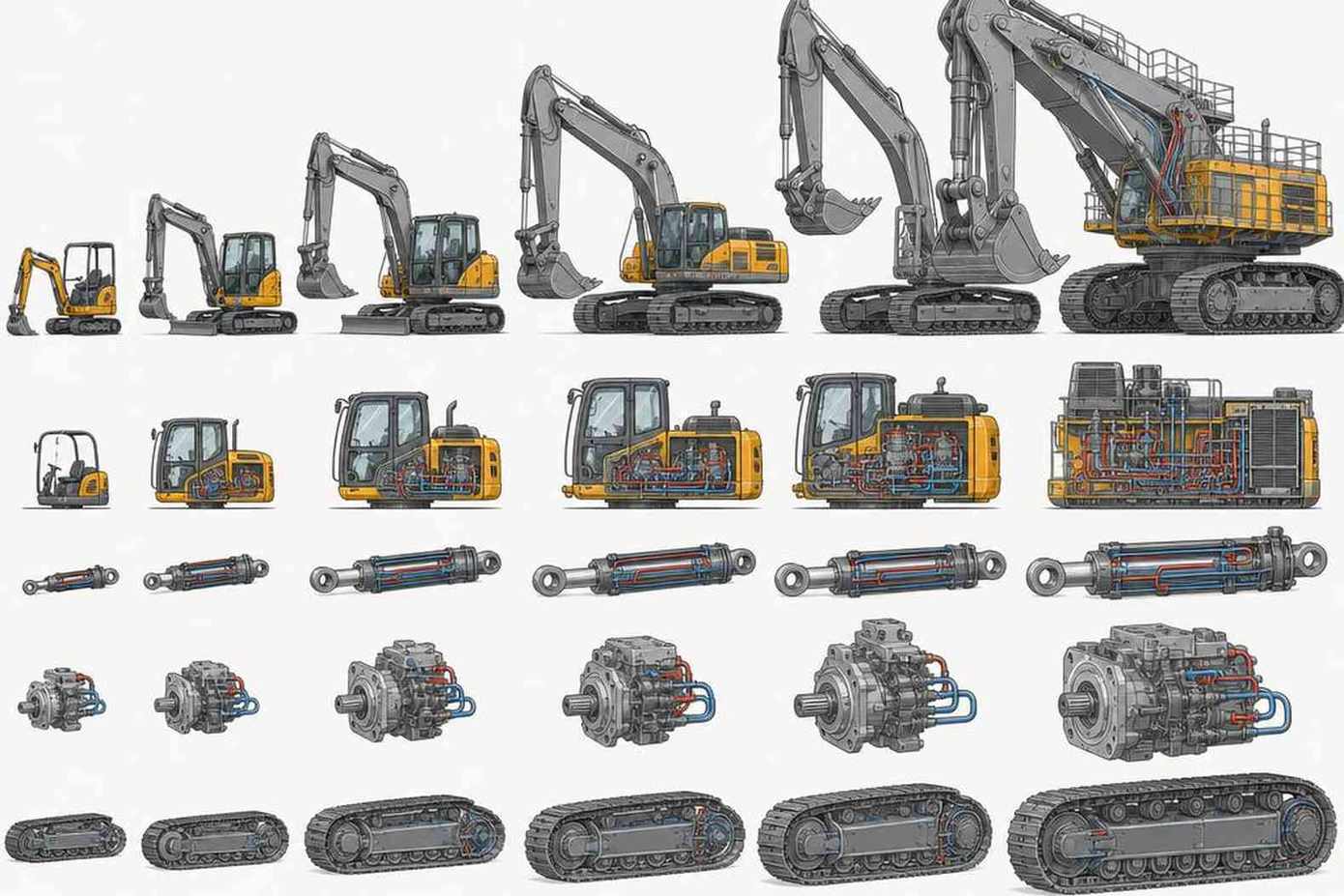

Классы одноковшовых экскаваторов по массе и объёму ковша
Объём ковша экскаватора почти всегда растёт вместе с эксплуатационной массой машины - гидравлика и противовес просто не позволяют навесить крупный ковш на лёгкую раму без потери устойчивости. Поэтому в отрасли сложилось условное деление техники на классы тяги по массе: мини, лёгкие, средние, тяжёлые строительные и карьерные. Для средних и тяжёлых классов типовым считается гусеничный ход - он даёт устойчивость под крупный ковш и большую массу, тогда как колёсные экскаваторы чаще используются для коммунальных и дорожных работ с небольшим ковшом, где важна мобильность по асфальту.
Мини-экскаваторы массой 1-5 т работают с ковшом 0,02-0,15 м³ - это узкие траншеи, прокладка коммуникаций и работа в стеснённых дворах, где крупная машина физически не развернётся. Лёгкие машины массой 5-10 т несут ковш 0,15-0,4 м³ и закрывают основной объём благоустройства и мелкого земляного строительства.
Средние экскаваторы массой 10-20 т работают с ковшом 0,4-1,0 м³ - это самый массовый класс на общестроительных объектах, и стандартные ковши для этого класса закрывают большинство задач без дополнительного подбора. Тяжёлые строительные машины массой 20-40 т несут ковш 1,0-2,5 м³ и закрывают крупные котлованы, дорожное строительство и объекты с большим объёмом вывозки грунта. Карьерные экскаваторы массой свыше 40 тонн работают с ковшом от 2,5 до 3,2 м³ и выше - там на первом месте не маневренность, а тонны вскрыши в час.
| Класс | Эксплуатационная масса | Типовой объём ковша |
| Мини-экскаваторы | 1-5 т | 0,02-0,15 м³ |
| Лёгкие | 5-10 т | 0,15-0,4 м³ |
| Средние | 10-20 т | 0,4-1,0 м³ |
| Тяжёлые строительные | 20-40 т | 1,0-2,5 м³ |
| Карьерные | свыше 40 т | от 2,5 до 3,2 м³ и выше |
При подборе парка для подрядчика я всегда смотрю не только на заявленный класс машины, но и на то, какой тип рабочего оборудования стоит - обратная лопата для копания ниже уровня стоянки или прямая лопата для разработки выше уровня, характерная для карьерных машин. Это сразу меняет логику выбора ковша.
Объём ковша мини-экскаватора редко превышает 0,15 м³ - больший ковш просто некуда навесить без потери устойчивости узкой машины. Объём ковша карьерного экскаватора начинается от 2,5 м³ и растёт вместе с массой машины за 40 тонн, потому что задача там - максимальная выработка грунта в час, а не маневренность. Крупные котлованы и объекты с большой вывозкой грунта требуют именно тяжёлого или карьерного класса. Как влияет масса экскаватора на объём ковша: прямо пропорционально - каждый класс тяги по массе задаёт свой диапазон ковша, и перескочить класс без потери производительности или устойчивости не получится.
Как рассчитывается номинальный объём ковша: формула и коэффициент наполнения
Если коротко: номинальный объём ковша равен геометрической вместимости, умноженной на коэффициент наполнения. Геометрическую вместимость считают по внутренним размерам корпуса ковша в полном положении - это то, что помещается, если залить ковш водой до кромки. Коэффициент наполнения - поправка на то, что грунт в реальности лежит горкой, с пустотами и разрыхлением, а не идеально плотно, как жидкость.
Формулу используют и производители в каталогах, и инженеры на площадке при расчёте производительности экскаватора на конкретном грунте. Фактическая, или полная, вместимость - это объём, который экскаватор реально забирает за один цикл копания с учётом механической работы зубьев и сопротивления грунта.
Значения коэффициента наполнения берут из отраслевых таблиц - они приводятся в справочниках по земляным работам и в методиках расчёта производительности, которыми пользуются сметчики. Диапазон обычно от 0,5-0,6 для скальных и разрыхлённых пород до 1,0-1,2 для песка и сыпучих несвязных материалов. Коэффициент наполнения ковша для песка и сыпучих материалов превышает коэффициент для скальных пород почти вдвое - эту разницу проверяют при расчёте цикла копания на конкретном объекте.
Коэффициент наполнения зависит не только от самого типа грунта, но и от его состояния: влажный суглинок наполняет ковш иначе, чем тот же суглинок после дождя или промерзания. На практике это означает, что одна и та же машина с одним ковшом показывает разную реальную выработку на соседних участках одного объекта, если грунт там разного состояния.
На объекте в Коломенском районе мы считали выработку экскаватора с ковшом геометрической вместимостью 1,0 м³: на сухом суглинке коэффициент наполнения держался на уровне 0,85-0,9, после недели дождей на том же участке он упал до 0,65 - фактический объём за цикл копания снизился почти на четверть при той же машине и том же ковше.
Для сметных расчётов коэффициент наполнения лучше брать по нижней границе диапазона, а не по верхней - так расчёт ближе к реальности, а не к каталожному максимуму.
Как тип грунта влияет на объём ковша и производительность
Тип грунта - это главный параметр, который меняет выбор объёма ковша при одной и той же массе экскаватора. Песок и сыпучие материалы легко осыпаются в ковш и дают высокий коэффициент наполнения, поэтому под них берут ковш ближе к верхней границе класса машины - цикл копания короче, а потери на пересыпание минимальны.
Глина и суглинок во влажном состоянии снижают производительность копания из-за налипания на стенки и дно ковша: часть объёма занимает прилипший грунт, а не свежий захват, и ковш по факту работает как уменьшенный. На переувлажнённых глинистых грунтах и на грунтах с высоким содержанием воды я рекомендую подрядчикам ставить ковш с гладкой внутренней поверхностью без лишних рёбер-усилителей - они собирают грязь и ещё больше снижают фактическое наполнение.
Скальные породы и разрыхлённая скала требуют отдельного подхода: такие грунты требуют ковша с усиленными зубьями и, как правило, меньшим номинальным объёмом, чем у стандартного ковша той же машины. Меньший объём нужен не из экономии, а потому что гидравлика экскаватора физически не продавит полный ковш через плотную или разрыхлённую скалу без перегрузки стрелы и рукояти.
На скальных породах чаще всего применяют узкий усиленный ковш с зубьями из износостойкой стали - это снижает сопротивление внедрению, но дневная выработка всё равно ниже, чем на обычном грунте.
На карьерном объекте под Воскресенском переход с грунта на разрыхлённую взрывом скалу снизил дневную выработку экскаватора почти на 40% при том же ковше - подрядчик дозаказал усиленный ковш меньшего номинального объёма, и после этого цикл копания стабилизировался, хотя кубатура за смену всё равно осталась ниже грунтовой.
Коэффициент наполнения ковша для глины в мокром состоянии обычно не превышает 0,6-0,8 из-за налипания - это надо закладывать в расчёт сроков, а не рассчитывать на паспортный объём ковша. Для скального грунта нужен ковш с усиленными зубьями, износостойкой режущей кромкой и номинальным объёмом на класс меньше, чем взяли бы под обычный грунт той же категории экскаватора - иначе машина будет работать на пределе гидравлики, а не на реальной производительности.
Рабочее оборудование: ковш обратной и прямой лопаты, навесное оборудование

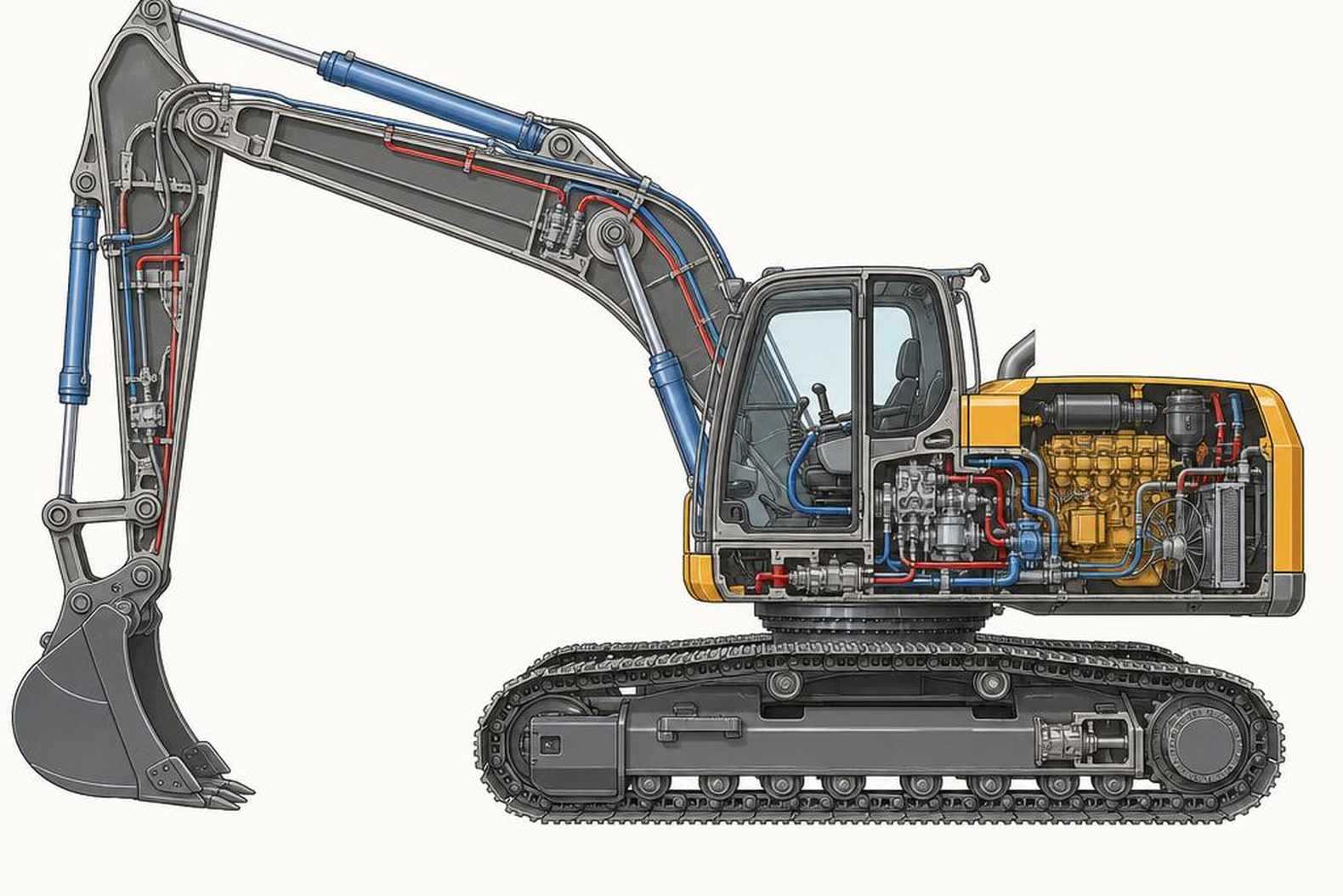

Ковш - только одна деталь рабочего оборудования, и его объём без остальной геометрии стрелы и рукояти ничего не говорит о реальных возможностях машины. Гусеничный ход обеспечивает большую устойчивость при работе с увеличенным ковшом: широкие траки распределяют нагрузку на грунт и держат машину при вылете стрелы на максимум. Колёсные экскаваторы используются преимущественно для коммунальных и дорожных работ с небольшим ковшом - там выше мобильность между объектами, но устойчивость при тяжёлом грунте заметно ниже.
Обратная лопата копает ниже уровня стоянки машины: ковш развёрнут зубьями к оператору, рукоять тянет грунт на себя. Это рабочая схема для траншей, котлованов, подвалов - всего, что лежит глубже гусениц. Прямая лопата, наоборот, работает выше уровня стоянки: ковш режет грунт от себя и сразу выгружает вверх, в кузов самосвала или в отвал. На гусеничных экскаваторах прямую лопату почти не встретишь - это оборудование карьерных машин, где важна производительность на отвале, а не глубина копания.
Глубина копания ограничивается длиной стрелы и рукояти экскаватора, и это жёсткая геометрическая зависимость: удлинённая рукоять добавляет метр-полтора глубины, но забирает усилие копания и обычно требует уменьшить ковш, иначе гидравлика не вытащит грунт на подъёме. На объекте в Коломенском районе заказчик хотел одновременно увеличенный ковш и удлинённую рукоять на одной базовой машине - производитель в спецификации прямо указывает, что это сочетание не допускается, усилие на зубьях падает ниже рабочего минимума.
Угол откоса стенок траншеи или котлована задаёт ширину ковша не менее жёстко, чем проектная глубина. На связных грунтах откос можно делать почти вертикальным, на песке и супеси стенка сразу норовит осыпаться, и ковш приходится брать уже проектной ширины траншеи - с запасом на крепление стенок или на естественный откос.
Если на объекте откос стенки осыпался при проектной вертикали - проблема почти всегда не в экскаваторщике, а в том, что ширину ковша и угол откоса подбирали по чертежу, а не по реальному грунту на этом конкретном участке.
Навесное оборудование экскаватора включает не только сменные ковши разной вместимости, но и гидромолоты для демонтажа бетона и скалы, а также грейферы для сыпучих и штучных материалов. Каждая насадка требует своего расхода и давления в гидролинии - мощный гидромолот на маломощном насосе будет работать втрое медленнее паспортной частоты.
Экскаватор на объекте почти всегда работает в связке с другой строительной и специальной техникой: бульдозеры разравнивают отвал, фронтальные погрузчики убирают грунт из-под ковша, автогрейдеры профилируют дно траншеи, а краны с КМУ (крано-манипуляторной установкой) опускают трубы в разрабатываемую траншею. Гусеничного и колёсного экскаватора в этой связке касаются одни и те же условия площадки, но мощность гидравлических систем и конструкции рабочего оборудования у каждого вида техники свои.
Как подобрать объём ковша под задачу: глубина копания, объём работ, транспортировка
Объём ковша подбирается в зависимости от объёма предстоящих земляных работ, а не от того, какой экскаватор оказался свободен на базе подрядчика. Для разовой прокладки ввода на пять метров траншеи переплачивать за увеличенный ковш нет смысла - машина просто дольше будет ездить с полупустым ковшом. Для котлована под фундамент на тысячу кубов маленький ковш означает в разы больше циклов и кратный рост выработки топлива на тот же объём грунта.
Первый шаг расчёта - выбрать глубину и радиус копания под конкретную задачу: траншея на два метра требует определённой длины рукояти, котлован на шесть метров - уже другого класса машины с более длинной стрелой. Второй шаг - собственно объём работ в кубометрах: его делят на паспортную вместимость ковша с учётом коэффициента наполнения для конкретного грунта и получают реальное число циклов за смену, а не из каталожного расчёта «для сухого рыхлого грунта».
Третий фактор, который часто забывают на этапе выбора, - транспортировка экскаватора на объект. Она ограничивает допустимые габариты и массу комплектации с ковшом: машина с увеличенным ковшом и балансиром часто выходит за габарит обычного трала, и перевозчик требует либо снимать ковш на отдельный борт, либо заказывать негабаритную перевозку с сопровождением. На удалённых объектах это добавляет к смете день простоя и отдельный тариф, который в бюджет закладывают редко.
Поворотное устройство и стрела экскаватора рассчитываются с учётом момента нагрузки от заполненного ковша, и это прямо связано с устойчивостью машины на вылете. Увеличенный ковш на максимальном вылете стрелы создаёт нагрузку, близкую к паспортному пределу поворотного механизма - производитель закладывает запас, но регулярная работа на пределе быстрее изнашивает подшипник опорно-поворотного устройства и гидроцилиндры стрелы.
Область применения тоже определяет выбор: для застройки важнее маневренность, для открытого объекта - вместимость ковша и скорость цикла. На практике я прошу заказчика описать задачу и условия площадки - и только потом считаю объём под неё.
Сколько кубов в ковше экскаватора - считают не по паспорту, а по факту: номинальная вместимость 1,0 м³ на суглинке с коэффициентом наполнения 0,9 даёт реальные 0,8-0,9 м³ за цикл, и именно эту цифру нужно закладывать в расчёт сроков.
Для копки траншеи под трубопровод объём ковша нужен такой, чтобы его ширина совпадала с проектной шириной траншеи плюс запас на крепление стенок - обычно это узкий траншейный ковш 0,3-0,6 м³, а не стандартный универсальный. Для котлована под фундамент здания выбирают ковш под паспортную вместимость экскаватора выбранного класса с учётом грунта: на суглинке и глине берут на класс меньше ковша, чем на песке, иначе гидравлика работает на пределе каждый цикл.
Что проверить перед покупкой или арендой экскаватора с нужным ковшом
В паспорте машины и КП смотрите номинальный объём, а не геометрический - у некоторых китайских и отечественных моделей в технических характеристиках указывают геометрическую вместимость, она на 10-15% больше реальной рабочей. Если продавец называет только один параметр, прямо спросите второй.
Заявленный объём сверяйте с фактическим на похожем грунте: попросите у компании видео или акт выработки, а не сухие цифры из каталога. По моей практике, у разных моделей с одинаковым паспортным ковшом фактическая выработка на глине может различаться на четверть из-за формы режущей кромки и геометрии рукояти.
Класс техники меняйте, если машина набирает меньше 80% плановой выработки на двух-трёх объектах подряд - это несоответствие ковша грунту, не вина оператора. Для сравнения моделей одного класса просите у дилера одну таблицу характеристик, а не отдельные брошюры - так разница видна сразу.
Самая частая ошибка при аренде - брать машину по цене, а не по сервису: если у компании нет своего обслуживания и запасного ковша на складе, простой на замену после поломки растягивается на недели.
У компании-продавца или арендодателя уточняйте: гарантию на гидравлику и ковш отдельно от гарантии на базовую машину, наличие техники нужного класса на площадке и цену по сравнению с аналогичными предложениями на рынке - разброс в 15-20% на одну модель встречается часто.
Частые вопросы про объём ковша экскаватора
Что делать, если фактическая выработка экскаватора ниже паспортной?
Сначала проверьте, на каком грунте считали паспортную цифру - большинство каталогов берут усреднённый коэффициент наполнения для сухого рыхлого грунта. На влажной глине или скале реальная выработка закономерно ниже на 20-40%, и это не повод менять машину, если тип грунта изначально это объяснял.
Сколько кубов грунта вмещает ковш экскаватора разных классов?
У мини-экскаваторов 1-3 т ковш берёт 0,04-0,1 м³, у машин 13-20 т - 0,5-1,0 м³, у карьерных экскаваторов 40-50 т - 2,5-3,0 м³. Конкретное значение для своей модели ищите в разделе технические характеристики на сайте производителя, а не в общих таблицах по классу.
Какую вместимость ковша сравнивать при выборе между моделями разных марок?
Сравнивайте номинальную вместимость из паспорта по ГОСТ 30067-93, а не геометрическую из рекламного буклета - дилеры нередко указывают более крупную геометрическую цифру, чтобы модель смотрелась выигрышнее на фоне конкурентов.
Какой коэффициент наполнения ковша для глины и скального грунта?
Для влажной глины коэффициент наполнения 0,6-0,8, для скального грунта после взрыва или с отбойным молотком - 0,4-0,6. Разница в два раза означает, что паспортный объём ковша для скалы нужно читать как справочную, а не рабочую цифру.
Какой объём ковша нужен для копки траншеи или котлована?
Для траншеи шириной 0,3-0,6 м под коммуникации подходит узкий ковш 0,15-0,3 м³ на мини- или компактном экскаваторе. Под котлован на частном участке обычно берут ковш 0,3-0,5 м³ на машине 5-8 т - он даёт разумную скорость без лишнего веса техники на площадке.
Список литературы
- Caterpillar Inc. - Hydraulic Excavators specifications (каталог производителя), 2026
- ГОСТ 30067-93 «Экскаваторы одноковшовые универсальные полноповоротные. Общие технические условия»
- Экскаватор.ру - отраслевой портал землеройной техники, обзоры рынка, 2026
- Komatsu Ltd. - Hydraulic Excavators PC-8 series specifications
- ОС1 - отраслевой портал по спецтехнике и оборудованию, 2026
