Инструкция для механиков и владельцев экскаваторов, у которых гидромолот бьёт слабее обычного или вообще не включается в работу: когда нужна заправка гидромолота азотом, а когда дело в насосе, и что делать на объекте без возврата машины на базу.
Классическая ситуация: экскаватор с трудом прожимает инструмент молота до рабочего состояния, оператор жмёт на рычаг, а удар получается вялый, будто насос ослаб. Бригада грешит на гидронасос или клапаны, снимает молот, везёт в сервис - а причина в половине случаев банальнее: в пневмокамере (закрытой полости корпуса молота, заполненной сжатым газом) просто упало давление азота, и газовая пружина перестала отдавать энергию удара.
За годы на стройплощадках Подмосковья я чаще видел, как механики ищут проблему в насосе, хотя манометр на заправочном клапане показал бы причину за пять минут.
На Komatsu PC200 с молотом Indeco HP 1500 падение давления азота с 35 до 20 бар заметно снижает энергию удара, и экскаватор начинает с трудом прожимать молот до рабочего состояния - это не поломка насоса, а газовая пружина, которая ослабла в пневмокамере.
Коротко
- Если молот бьёт вяло и экскаватор подпрыгивает на инструменте - первым делом мерьте давление азота, а не снимайте молот на ремонт насоса
- Перед заправкой смотрите паспорт конкретной модели: у Delta это 6-21 бар, у Indeco HP - 30-40 бар, и цифра привязана к температуре масла
- Проверяйте давление на каждом ТО гидросистемы или раз в 100-150 моточасов (моточас - час работы молота по счётчику наработки)
- Заправка обычным воздухом вместо азота ведёт к коррозии уплотнений и окислению масла в пневмокамере
- Профессиональная заправка на объекте с выездом занимает 20-60 минут и даёт гарантию от 30 дней до года
Что такое азот в гидромолоте и зачем его заправлять
Азот в пневмокамере гидромолота работает как упругая газовая подушка: поршень сжимает газ при обратном ходе, а тот, расширяясь, толкает поршень вниз и добавляет энергии удара сверх того, что даёт сам гидравлический насос экскаватора. Без азота под нужным давлением молот превращается в обычный гидроцилиндр - бьёт, но слабо и редко.
У поршневых молотов (большинство бюджетных и среднеразмерных моделей) азот находится прямо в закрытой полости корпуса рядом с рабочим поршнем. Такая конструкция проще и дешевле в обслуживании, но поршневой гидромолот теряет азот через уплотнения поршня со временем - это нормальный износ, а не брак, поэтому давление проверяют регулярно.
У диафрагменных (мембранных) конструкций азот живёт в отдельном узле - пневмогидроаккумуляторе (ПГА), герметичной ёмкости, где эластичная диафрагма (мембрана) разделяет газ и масло без прямого контакта. Диафрагменный гидромолот удерживает азот герметично в этом узле без контакта с маслом, поэтому теряет давление медленнее, но при разрыве мембраны давление падает резко и сразу, а не постепенно.
Почему именно азот, а не обычный воздух из компрессора? Азот - инертный газ: он не поддерживает окисление и почти не содержит влаги при правильной заправке через редуктор высокого давления. Обычный воздух тащит с собой влагу и кислород, которые разрушают уплотнения и окисляют масло в пневмокамере изнутри, а зимой конденсат внутри камеры замерзает и царапает поршень.
Навесное гидравлическое оборудование экскаватора - гидромолот, гидроножницы, грейфер, гидрофреза, вибротрамбовка - всегда подбирается под расход и давление гидролинии носителя, и гидромолот из этого списка единственный, где у владельца есть ещё и отдельный контур с азотом, требующий самостоятельного внимания.
На объектах я чаще встречаю поршневые гидромолоты - они проще по конструкции и дешевле в обслуживании, но именно поэтому требуют более частой проверки давления, чем мембранные Indeco с их герметичным пневмогидроаккумулятором.
Как понять, что гидромолоту нужна заправка азотом
Низкое давление азота приводит к снижению энергии и частоты удара одновременно: молот бьёт реже и слабее, а экскаватор буквально подпрыгивает на инструменте, пытаясь компенсировать нехватку газовой пружины массой стрелы. Это и есть прямой ответ на вопрос, почему экскаватор с трудом прожимает гидромолот до рабочего состояния - давления в пневмокамере не хватает, чтобы поршень разогнался до нужной скорости перед ударом.
Снижение производительности молота на объекте часто связано с падением давления азота в пневмокамере, а не с гидронасосом - отличить одно от другого просто: если экскаватор греет масло и теряет мощность на всех функциях сразу, дело в насосе; если молот слабеет, а остальная гидравлика работает штатно, смотрите на азот.
Какое давление должно быть - смотрите в техпаспорт конкретной модели, цифра у каждого производителя своя и привязана к серии. Косвенно оценить состояние можно и без манометра: если частоту удара видно на глаз - инструмент стучит медленнее привычного темпа - это почти всегда давление, а не насос.
- Вялый, "тупой" звук удара вместо чёткого металлического щелчка
- Экскаватор раскачивается и подпрыгивает, пытаясь продавить инструмент в породу
- Видимая утечка масла или следы смазки возле заправочного клапана - признак повреждения диафрагмы или износа уплотнения клапана
- Молот требует больше времени на "прожимку" перед началом работы
Повреждение диафрагмы в ПГА - отдельный случай: давление падает не постепенно, а скачком, часто за одну смену. Если накануне всё работало нормально, а с утра молот отказывается набирать удар - это чаще мембрана, а не естественная утечка через клапан.
В 2019 году я подобрал гидромолот без запаса по давлению азота под конкретную машину и месяц спустя получил на объекте тот самый "подпрыгивающий" экскаватор - с тех пор при подборе всегда смотрю диапазон давления в паспорте, а не только массу и класс молота.
Какое давление азота нужно для разных моделей гидромолотов
Точную цифру по давлению азота всегда беру из техпаспорта конкретной модели гидромолота - там указан серийный номер, а не только серия. У модели гидромолота Delta OPEN BOX разных типоразмеров давление отличается в разы, поэтому ориентироваться на «среднюю» цифру из интернета - плохая идея.
Для общей картины привожу таблицу по основным сериям, с которыми работаю чаще всего. Это ориентир перед заправкой, не замена паспорта.
| Серия/модель | Тип конструкции | Давление азота |
| Delta F, FX | поршневой | 6-10 бар (малые типоразмеры) |
| Delta OPEN BOX | поршневой | 12-21 бар (средние/крупные) |
| Indeco HP 150-HP 700 | мембранный | 30-35 бар (масло 60-70°C) |
| Indeco HP 900-HP 18000 | мембранный | 35-40 бар (масло 60-70°C) |
У Indeco разброс идёт по температуре рабочего масла: цифра в паспорте привязана к диапазону 60-70°C, и если на объекте масло холоднее или перегрето, реальное рабочее давление будет отличаться от заправочного. По технической документации Indeco для серий HP это прямо прописано отдельной строкой, а не общим диапазоном.
У Delta логика другая - разброс идёт по типоразмеру внутри одной серии, а не по температуре. Чем крупнее молот в линейке OPEN BOX, тем выше заправочное давление азота, потому что больше масса ударного механизма и требуется более жёсткая газовая пружина.
Модели Impulse и Atlas Copco (серии SB, HB, MB) в таблицу не включаю: у этих брендов разброс между типоразмерами одной серии больше, чем у Delta или Indeco - на малом молоте давление может быть вдвое ниже, чем на крупном в той же линейке, и без паспорта конкретного серийного номера цифра будет гаданием. Паспорт здесь не формальность, а единственный надёжный источник цифры.
Давление заправки всегда указывается в паспорте конкретной модели - цифра из общей таблицы по серии годится только для прикидки перед выездом, а не для реальной зарядки гидромолота.
Как проходит процедура заправки азотом
Чтобы заправить гидромолот азотом, сначала демонтирую защитную заглушку заправочного клапана на корпусе пневмокамеры. Клапан обычно спрятан под резьбовой крышкой - её откручиваю первой, протираю посадочное место от грязи и масляных подтёков, иначе частицы попадут внутрь при подключении инструмента.

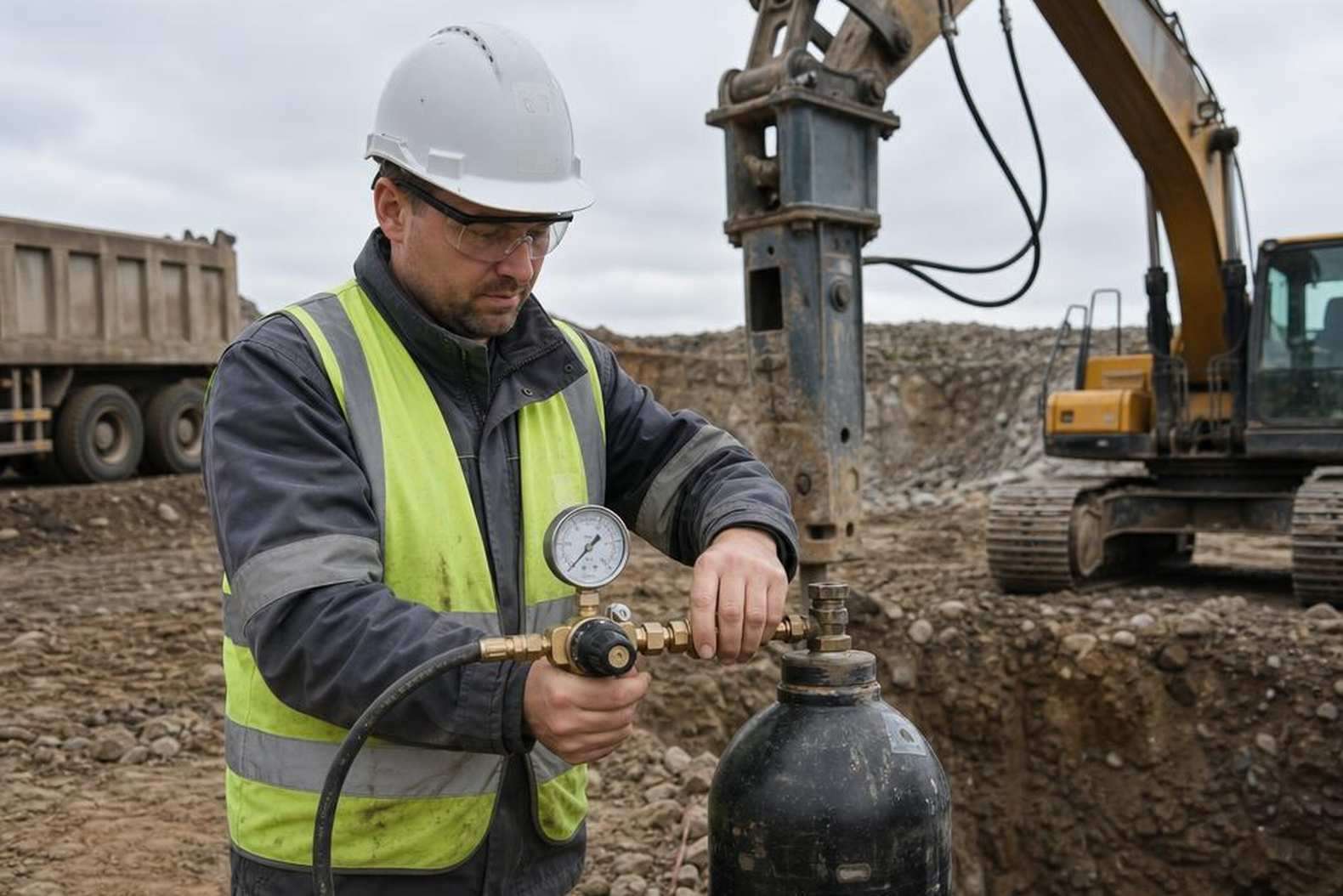

Дальше подключаю к заправочному клапану редуктор высокого давления с манометром - через него идёт подача газа из баллона. Азот подаю медленно, с паузами по 10-15 секунд, постоянно сверяясь с манометром: резкий скачок давления может повредить диафрагму, особенно на мембранных конструкциях Indeco.
После набора нужного давления по паспорту жду 2-3 минуты и смотрю, не падают ли показания манометра - это проверка герметичности соединения редуктора с клапаном, а не самой пневмокамеры гидромолота. Если давление держится, отключаю редуктор и закручиваю защитную заглушку обратно.
Отдельно проверяю сам инструмент после заправки: несколько холостых ударов на небольшом давлении гидросистемы экскаватора, слушаю звук и смотрю на равномерность хода поршня. Если звук чёткий, без провалов и подпрыгивания стрелы - процедура завершена правильно, и молот можно сразу выводить в работу.
Отдельное требование - чистота газа: использую газовый баллон с техническим азотом качества не ниже 99,6%. Это прописано у всех производителей гидромолотов, которые я обслуживал, и отклонение от этой цифры сокращает срок службы диафрагмы заметно быстрее, чем обычный естественный износ за моточасы работы молота.
Заправочный клапан - это точка подключения редуктора и манометра, и именно через него идёт вся процедура: без него пневмокамера гидромолота остаётся герметично закрытой до следующего сервисного вмешательства.
Самостоятельная заправка или вызов специалиста: что учесть
Заправить гидромолот азотом своими руками технически можно, но риски растут без нужного инструмента и опыта. Неправильно подобранный редуктор, перекачка выше паспортного давления или грязь на заправочном клапане - типичные причины, по которым утечка азота после самостоятельной заправки возникает снова через пару недель.
Самостоятельная заправка без опыта повышает риск разгерметизации пневмокамеры и повреждения диафрагмы - особенно на мембранных конструкциях, где мембрана и так самый уязвимый узел. Один резкий скачок давления при подаче газа - и придётся везти молот на замену диафрагмы в сервисном центре, а это дороже и дольше, чем плановая заправка.
Выездной специалист работает с мобильной мастерской: везёт баллон с азотом нужной чистоты, редуктор и манометр под разные модели, поэтому может заправить и Delta, и Indeco, и Atlas Copco на одном выезде. Время выезда для заправки азотом обычно укладывается в тот же диапазон 20-60 минут, что я упоминал в начале статьи - дольше занимает дорога до объекта, а не сама процедура. Диагностика давления при выезде часто идёт бесплатно, а в стоимость входит только сама заправка - такой подход встречается у большинства сервисных центров, с которыми я работал.
Стоимость заправки зависит от типоразмера молота и формируется по прайсу конкретного сервисного центра - называть здесь усреднённую цифру в рублях смысла нет, разброс по регионам и моделям слишком большой. Гарантия на заправку азотом в сервисном центре обычно составляет от 30 дней до 6-12 месяцев - срок зависит от того, меняли ли при этом диафрагму или только скорректировали давление.
На объекте по этой теме часто задаваемые вопросы касаются не самой заправки, а того, что ей предшествует - почему молот стал глохнуть на ударе и когда это ещё не повод для паники. Если показания манометра пограничные, на месте решают по факту - менять диафрагму сразу или обойтись дозаправкой с повторной проверкой через неделю.
Утечка азота чаще всего вызывается повреждением заправочного клапана или износом диафрагмы, а не «естественным» падением давления, в которое новички списывают любую потерю энергии удара.
Как часто проверять давление азота и что означают разные симптомы
Проверка давления азота - не разовая процедура, а часть обычного технического обслуживания гидромолота, как замена масла в гидросистеме экскаватора. Частоту удара и энергию удара пневмокамера держит стабильно только при номинальном давлении, поэтому состояние заправки стоит проверять не от случая к случаю, а по графику.
Я рекомендую клиентам привязывать проверку к ТО гидравлической системы самого экскаватора: заодно смотрят шланги, фильтры, уровень масла - и давление в аккумуляторе молота. Есть и отдельное правило: через каждые 100-150 моточасов работы молота стоит проверить давление независимо от того, что происходит с остальной гидравликой машины.
Износ уплотнений и диафрагмы ускоряется, если давление долго держится не в норме - в любую сторону. Низкое давление заставляет поршень бить с перегрузкой по механическим упорам, а избыточное давление азота приводит к перегрузке уплотнений и ускоренному износу поршня: манжеты работают на пределе хода, греются, теряют эластичность быстрее паспортного срока.
Вот таблица, которой я пользуюсь на объектах при диагностике - по ней легко сопоставить симптом с вероятной причиной:
| Симптом | Вероятная причина | Что делать |
| Вялый удар, экскаватор "подпрыгивает" | низкое давление азота | проверить и зарядить до нормы по паспорту |
| Молот стучит слишком резко, греется | избыточное давление | сбросить до номинала, проверить уплотнения |
| Падение давления за несколько дней | повреждён заправочный клапан или диафрагма | диагностика герметичности, замена уплотнений |
| Длительный простой техники (более 1-2 месяцев) | естественная утечка через уплотнения | проверка давления перед вводом в работу |
| Плановое ТО гидросистемы | - | проверка каждые 100-150 моточасов |
На вопрос, как часто нужно заправлять гидромолот азотом - однозначного интервала нет, потому что давление падает не по расписанию, а по состоянию уплотнений. Но ориентир рабочий: проверка при каждом ТО гидросистемы или раз в 100-150 моточасов, а фактическая заправка - только когда манометр показывает отклонение от паспортного значения.
На объектах, где молот работает почти без остановок - карьеры, снос конструкций - интервал в 100-150 моточасов набегает быстро, иногда за пару недель активной работы. На такой технике я советую завести отдельный журнал именно по гидромолоту, а не надеяться, что проверку азота не забудут при общем ТО экскаватора.
Периодичность проверки давления азота рекомендуется привязывать к ТО гидравлической системы экскаватора или выдерживать отдельным интервалом в 100-150 моточасов - так утечка и падение давления ловятся раньше, чем начинает страдать энергия удара.
Что сделать, чтобы гидромолот работал без потери энергии удара
Если свести всё сказанное к практическим шагам, получится короткий список действий, который снимает большинство проблем с давлением азота. Регулярное обслуживание гидромолота продлевает срок службы уплотнений и диафрагмы - это не абстрактный вывод, а то, что я вижу на технике клиентов, которые держатся графика ТО годами без внеплановых простоев.
Первое - фиксировать давление в журнале ТО при каждой проверке, а не держать значение в голове. Записанная цифра с датой и моточасами позволяет увидеть динамику: падает давление за месяц на пару бар - это одна ситуация, падает за два дня - другая, и она требует диагностики клапана или диафрагмы, а не просто подкачки.
Второе - качество самого азота. Чистота технического азота влияет на ресурс уплотнений пневмокамеры: примеси влаги и кислорода ускоряют коррозию внутренних поверхностей и старение резины диафрагмы. У сервисных центров обычно есть баллоны с азотом чистотой 99,6% именно под такие задачи, и использовать технический азот из случайного источника - риск, который не оправдывает экономию на выезде мастера.
Третье - держать под рукой необходимые расходные материалы на случай замены. У сервисных центров обычно есть комплект расходников под разные марки молотов - уплотнения, диафрагмы, запчасти для заправочного клапана. Если менять узел целиком дешевле, чем ремонтировать, в сервисном центре найдётся и восстановленное оборудование. Запасной комплект сокращает время простоя техники на объекте в разы по сравнению с заказом деталей под конкретную модель с нуля.
Четвёртое - понимать границу между самостоятельной проверкой и вызовом специалиста. Проверить давление манометром на заправочном клапане и сравнить с паспортным значением - может сделать механик на объекте. Но как только появляются признаки износа узлов гидравлики помимо пневмокамеры - шумы в гидромоторе, подтёки по корпусу, нестабильная работа инструмента - это задача для технического специалиста с нужным оборудованием для диагностики качества узлов, не для догадок на месте.
На практике выезд на заправку азотом - удобный момент заодно проверить остальные узлы гидросистемы молота: это помогает бизнесу избежать повторного выезда через пару недель из-за проблемы, которую не заметили при беглом осмотре.
За годы работы с гидромолотами я убедился: решение экономить на журнале ТО и на качестве азота всегда обходится дороже внепланового ремонта пневмокамеры - разница в стоимости минимальна, а в сроке службы узлов - в разы.
Я работаю с гидравликой разной спецтехники в Московской области больше десяти лет, и в этой отрасли вижу одну и ту же картину: небольшая строительной компания и крупный подрядчик экономят не на самой заправке газового баллона, а на подготовке к ней. Откройте техпаспорт перед выездом, очистите посадочное место клапана заранее - это экономит время при проведении технического осмотра. На объектах после длительного простоя техники перед сезоном или в пики нагрузки на карьере я советую проверять давление заранее, не дожидаясь жалоб оператора: под нагрузкой гидромолот держит частоту удара только при правильном давлении азота, а инструмент до рабочего состояния должен прожиматься без усилия.
Устройство заправочного клапана одинаково простое у гидромолота, фронтального погрузчика или другого навесного оборудования - разница только в цифре давления по паспорту завода-изготовителя. Для компании, которая держит парк спецтехники, свой или в лизинг, ключевой момент - хранение расходных частей и комплектующих под разные марки молотов: уплотнения, диафрагмы, зарядное оборудование для баллонов - всё готово под рукой до зарядки азотом, а не в день выезда. Правильная эксплуатация гидромолота начинается с внимания к гидроразводке экскаватора: при обработке твёрдого грунта инструмент не должен прожиматься через силу, а сверяю информацию по давлению с паспортом и журналом ТО ради увеличения срока службы уплотнений - заправлять азотом вовремя дешевле, чем менять диафрагму после обрыва.
Вопросы о заправке гидромолота азотом: коротко
Как часто нужно заправлять гидромолот азотом?
Жёсткого интервала нет: давление проверяют при каждом ТО гидросистемы экскаватора или раз в 100-150 моточасов, а саму заправку делают только когда манометр на заправочном клапане показывает отклонение от паспортного значения конкретной модели. На технике с интенсивной работой и частыми сменами навесного оборудования проверка нужна чаще - раз в месяц достаточно для большинства парков.
Можно ли заправлять гидромолот обычным воздухом вместо азота?
Нет, воздух для этой задачи не подходит: он содержит кислород и влагу, которые ускоряют коррозию внутренних поверхностей пневмокамеры и старение диафрагмы, а характеристики сжимаемости воздуха отличаются от азота, из-за чего энергия удара становится нестабильной. Используется только технический азот чистотой не ниже 99,6%, и экономия на этом правиле обычно выходит дороже в виде ремонта уплотнений.
Что будет, если перекачать азот в гидромолот?
Избыточное давление не даёт поршню нормально разогнаться перед ударом, молот начинает стучать резче и греется сильнее обычного, а уплотнения работают на пределе хода и изнашиваются заметно быстрее паспортного срока службы. Если после заправки звук удара изменился в сторону резкости - давление нужно сбросить до номинала по паспорту модели, а не оставлять "с запасом".
Сколько по времени занимает заправка и какая на неё гарантия?
Сама процедура заправки на объекте занимает от 20 до 40 минут в зависимости от модели молота и доступа к заправочному клапану, выезд мастера - обычно 20-60 минут по городу. Гарантия на работу у большинства сервисных центров - от 30 дней до 6-12 месяцев, а стоимость считается по прайсу конкретного центра и зависит от класса молота и объёма пневмокамеры.
Чем отличается обслуживание поршневого гидромолота от мембранного?
В мембранном гидромолоте азот отделён от масла диафрагмой, и основной риск - её повреждение при перегреве или перекачке, после чего газ смешивается с маслом и давление падает резко. В поршневом гидромолоте разделительного элемента нет, азот и масло контактируют напрямую через свободный поршень, поэтому там критичнее состояние уплотнений самого поршня, а не мембраны - при диагностике мастер проверяет именно этот узел.
Список литературы
- Indeco S.p.A. - техническая документация по гидромолотам серии HP, indeco.it
- Молоты и навесное гидравлическое оборудование Cat - Caterpillar Inc.
- Komatsu - техническая документация по гидромолотам серии JTHB, JTHB гидромолоты
- Delta Hydraulic Breakers S.p.A. - техническая документация по сериям F, FX, OPEN BOX (каталог производителя)
